颤动图是矢量箭头的二维阵列，可用于可视化动态过程，例如流动或波传播。支持大小和方向；因此，要生成矢量，需要有一个对应的每个支持方向的二维阵列，以及每个支持大小的二维阵列。

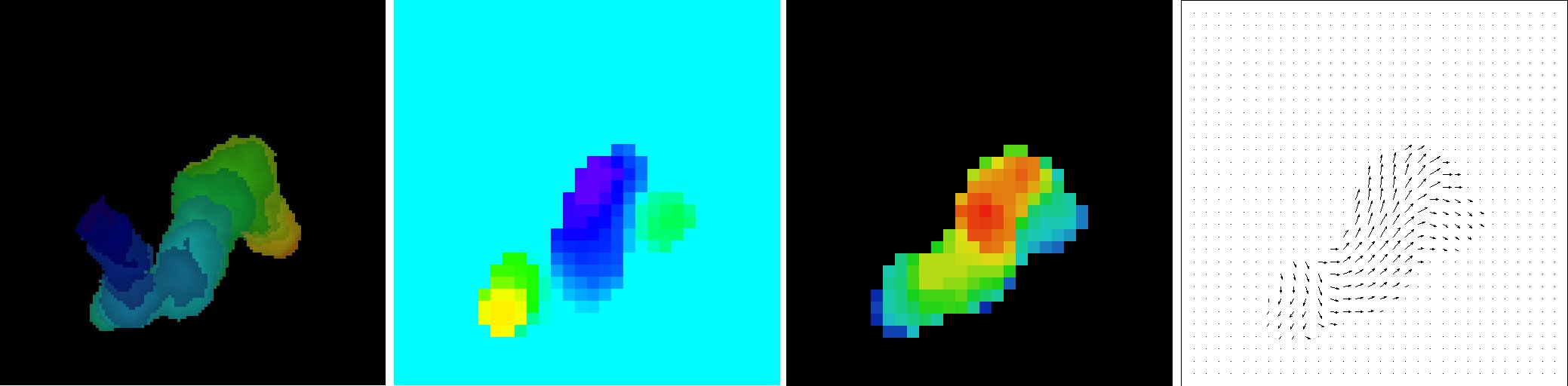

Intro to generating a quiver plot From left to right: The original data showing a wave moving through time (blue = start time, red = end time). Vector analysis was performed on the wave to generate a corresponding array of vector angles and vector speeds for points in space. (NOTE: The actual pixel values in these images needs to be the angle in degrees, and the magnitude of the vector). The Quiver Plot plugin was then used to make a quiver plot based off of the angle and speed arrays.
运行 Quiver 绘图插件

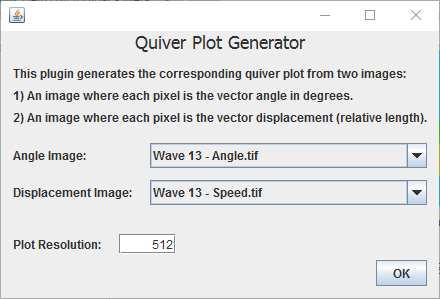

Quiver Plot 插件需要两张 32 位图像，一张代表向量角度（方向），一张代表矢量幅度。当您运行插件时，您将看到以下窗口：
有下拉菜单列出了所有当前打开的两个窗口。在这些窗口中，选择与角度图和幅度图（即速度、强度等）相对应的图像。注意：值为 NaN 的像素将生成休眠的等待。在使用插件该之前，请确保您的图像中没有 NaN 值。
第三个选项允许您设置绘图的分辨率（即最终绘图的像素尺寸）。
然后，该插件将搜索缩放图像中的最稀疏支持，并相对于最大支持缩放所有支持。这意味着向量长度是相对的，因此任何两个图之间的向量长度不可交叉比较。
该插件也可以在 ImageJ 中录制，并且可以作为宏的一部分来实现。
安装 Quiver 绘图插件
Quiver Plot 插件是 UCB Vision Sciences 库的部分。要安装它，您只需 add UCB Vision Sciences 更新站点：
1) 从斐济菜单中选择Plugins › UCB Vision Sciences › Quiver Plot即可启动更新程序。
2) 单击管理更新站点。这将弹出一个对话框，您可以在其中激活其他更新站点。
3) 激活UCB Vision Sciences更新站点并关闭对话框。现在您应该会看到会其他加载的 jar 文件。
4) 单击应用更改并重新启动斐济。
您现在应该在子菜单Help › Update…下找到该插件。
注意：Quiver Plot 只是 UCB Vision Sciences 套件中包含的插件之一。通过遵循这些安装步骤，您将安装套件中的其余插件。
##致谢
该插件是作为加州大学伯克利分校视觉科学核心资助 NIH P30EY003176 的一部分而开发的。
许可证
该程序是免费软件；您可以根据自由软件基金会 (http://www.gnu.org/licenses/gpl.txt) 发布的 GNU 通用公共许可证 的条款重新分发和/或修改它。
分发此程序的目的是希望它有用，但不提供任何保证；甚至没有适用性或特定用途适用性的默许保证。有关更多详细信息，请参阅 GNU 通用公共许可证。
