概述
该插件可用于直接在 imageJ 中快速计算面密度值 (d)，消耗将结果表复制到 Excel 等其他程序，然后将测量结果转换为 d 值，这可以节省您的时间。 对于点和环电子导电来说，它也非常易于使用、准确且稳定。
** 这是如何工作的**

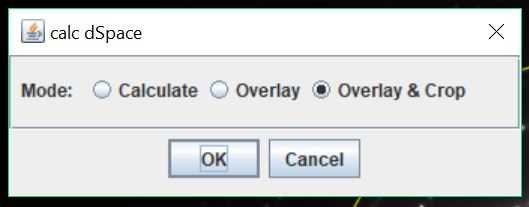

使用 imageJ 的圆形工具（Shift + 圆形工具）测量与 (000) 直射光束同心的点/环图案。面积根据测量可顶部半径 (G)。根据倒易空间中的 G = 1/d，计算每次测量的 d 。该插件具有截然不同的运行模式。
第一种也是最基本的模式是 计算，其中 G 和 d 的计算值将添加到 imageJ 结果窗口的新列中。 G 的单位为纳米，d 的单位为埃。还有一个 2% 误差列，即 d 的 2%（以埃为单位）。 第是第二种模式，此测量的位置接近回导电图形上，并标有显示计算出的每个环的d平均值的插图。它还在插图中标记环和d平均值测量值，以便计算值和使用圆形工具进行的测量值之间存在可追溯性。d尺寸和测量环之间的波形这种相关性对于导电图形非常有用，因为TEM操作员可以额外地考虑环强度。例如，您可能在具有类似的d值分布列表但环强度选择不同的两个相之间进行。这有助于确定模式中哪些环最强度，添加有时在SAD分析中丢失的数据组件。

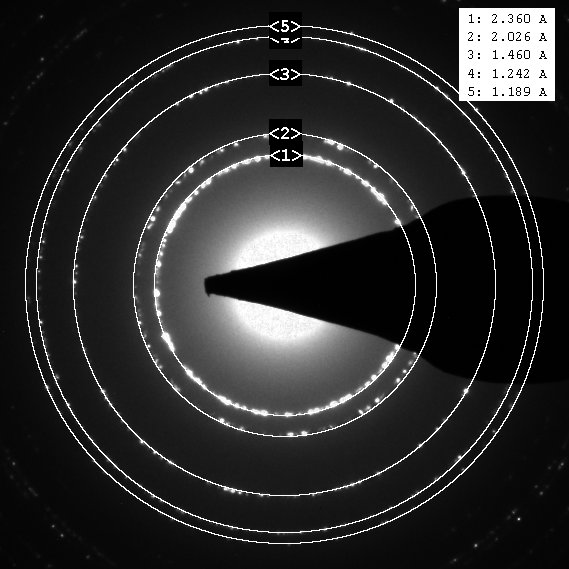

最后一种模式是增强和定制，它是一种供应发布的模式，实际上将该导电图案修剪为测量区域的大小。这更适合发布，因为它会缩放到图像测量区域从而将图像成为托盘。最好先保存为jpeg，然后保存为tiff（如果这是首选格式）。
图片要求
您需要正确考虑导电导体才能进行计算。大多数 TEM 使用 Gatan 的数字显微图像软件进行图像采集。如果您使用 DM，那么这个插件很可能会立即工作，或者在您的 TEM 技术人员的帮助下工作。
首选图像是在倒易空间中正确布置的.dm3文件（Gatan格式）（请参阅Gatan的文档）。检查这一点的最简单方法图像是中的比例尺以DM形式显示，单位为1/nm。
钛酸锶样品

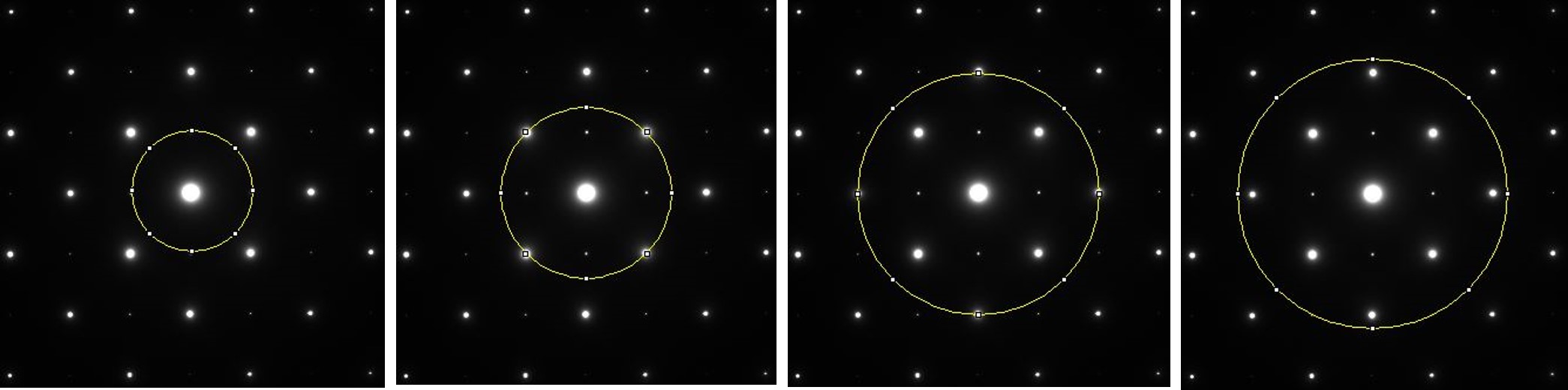

下面的示例来自单晶 STO（钛酸锶）样品。它说明了如何进行测量以确保插件准确计算 d 浓度值。从最里面的点/环向外进行测量。

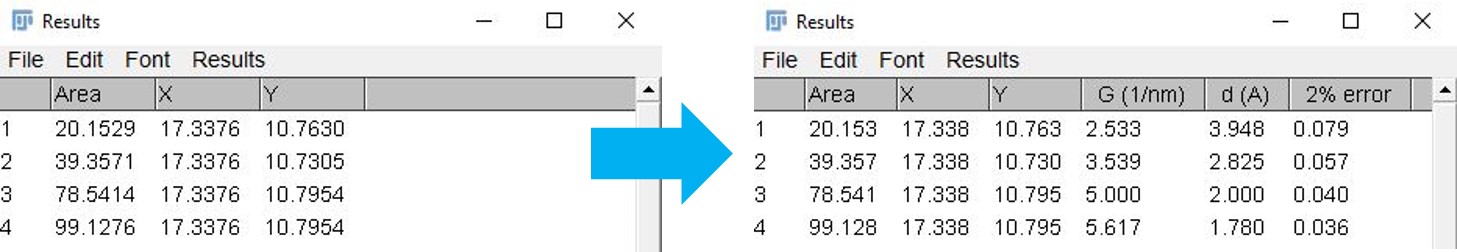

左侧的表格显示了通过画一个物流并按键盘上的“m”键进行的原始图像J 测量。右表是插件的结果。只需进入 TEM 菜单并选择 calc dSpace。计算是自动的。
结果中有窗口3个新列：G、d、2% 光子。倒易空间中 G 作业的标量缺口以 1/nm 为单位找到并测量，因为这些图像是单位。d 剂量以埃为单位批量，2% 的光子只是 d 剂量的 2%。虽然它“不是”实际的不确定性测量，但它可以帮助您为样本建立索引。
** 提示**
- 如果按住 Ctrl 和 Shift 键，同时单击表单上的白色方块并拖动其中一个，则表单会同心扩展和收缩。
- 质心用于显示您当前不同的圆的中心的 x 和 y 位置。使用它来确保它位于直接点 (000) 的中心，并且在整个测量过程中都保持在那里。 3.验证图像是否正确完成的另一种方法是调用imageJ中的图像信息窗口（只需键入字母“i”）并查找如下行：root.ImageList.1.ImageData.Calibrations.Dimension.0.Units = 1/nm。如果它= nm，那么就失效了。 4.您可以启用一个有点有用的文本窗口，通过在文本编辑器中打开插件并删除第29行的前导斜杠来总结您的结果。
- 当您第一次尝试使用该插件时，该插件可能无法正常工作，这可能是因为您没有获得测量。因此运行该插件将设置其所需的测量值，如果您使用圆形工具重新进行测量，它应该可以第二次工作。
